Structurer d’abord le centre de données en zones lumineuses claires

Un éclairage des centres de données fiable ne commence pas par un produit isolé, mais par un plan des locaux. Allées de serveurs, locaux de refroidissement et d’alimentation, zones électriques, halls de données ouverts et salles de contrôle imposent des exigences différentes en matière de répartition lumineuse, de montage et de commande. Délimite d’abord chaque zone et indique qui y accomplit quelle tâche.

Dans les allées de baies, les étiquettes, afficheurs, connecteurs et chemins de câbles doivent rester lisibles. Dans un hall de données élevé, la hauteur de montage peut au contraire déterminer l’optique, tandis que dans un Network Operations Center (NOC), ou centre de supervision réseau, les écrans et les visages sont prioritaires. Une même famille de luminaires peut couvrir plusieurs zones, sans pour autant convenir automatiquement à tout le bâtiment.

Les luminaires industriels constituent un point de départ pertinent pour les surfaces techniques robustes. La hauteur du local, la position des luminaires, l’environnement, l’accès de maintenance et le concept de commande restent toutefois déterminants. Fixe ces paramètres avant de comparer les quantités, puissances ou flux lumineux.

Recenser les tâches visuelles et les accès de maintenance avant de choisir la forme

L’éclairement horizontal au sol ne décrit qu’imparfaitement une salle serveurs. Les électriciens interviennent sur des faces verticales de baies, lisent de petites étiquettes, suivent des câbles et contrôlent des afficheurs à différentes hauteurs. Il faut donc aussi planifier l’éclairage vertical, l’uniformité le long de l’allée et les ombres possibles dues aux portes ouvertes, chemins de câbles ou équipements de refroidissement.

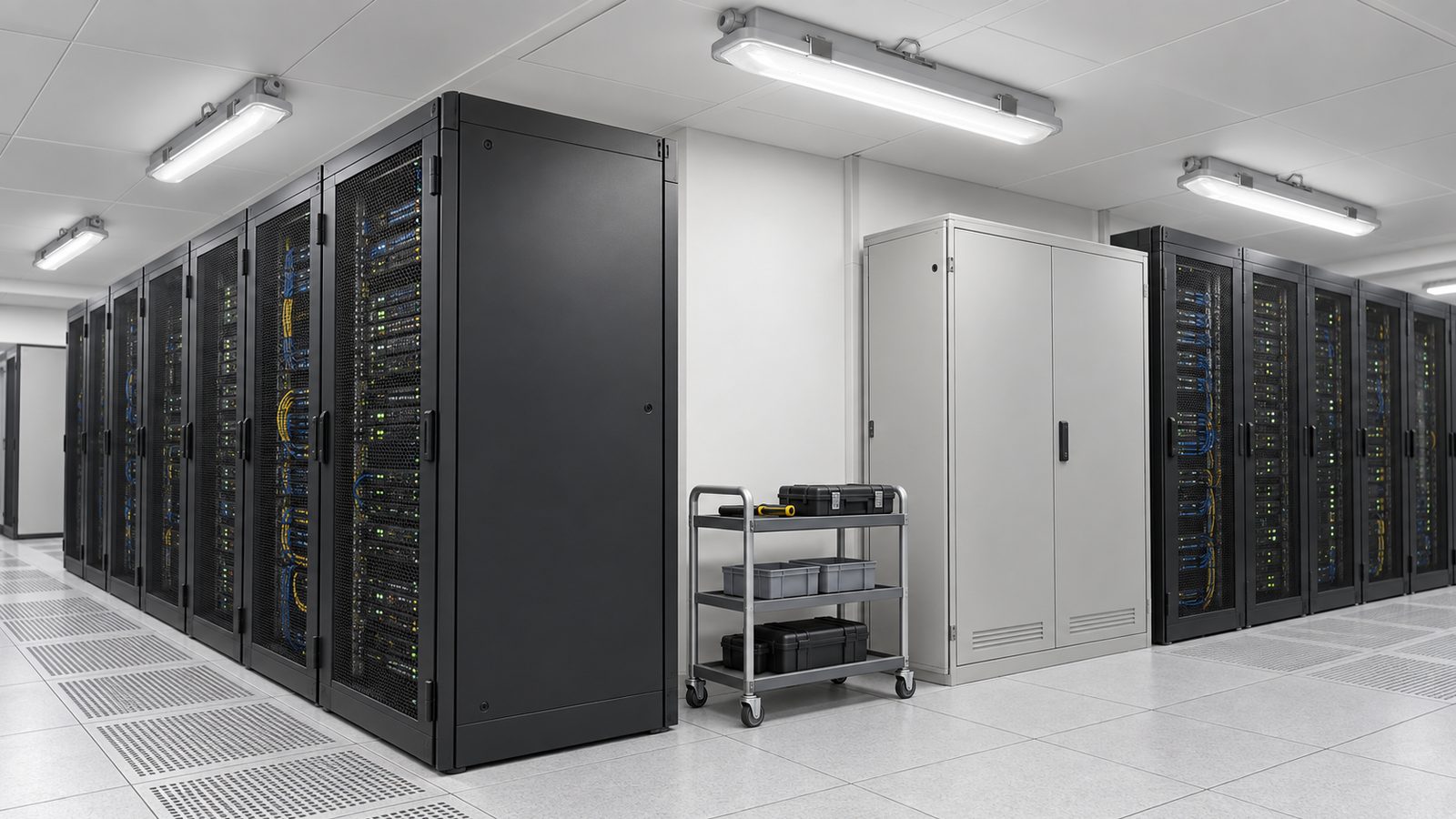

Pour un éclairage de salle serveur dans un espace étroit, les luminaires et les points de maintenance doivent être coordonnés. Un luminaire placé juste au-dessus d’une zone de baie difficilement accessible peut devenir un obstacle en exploitation. Vérifie également que le remplacement, le nettoyage et l’isolement électrique restent possibles sans ouvrir inutilement des zones techniques critiques.

Repère dès le plan les directions de regard et les surfaces réfléchissantes. Des portes de baies claires, des surfaces métalliques et des afficheurs peuvent produire des reflets gênants lorsque la lumière vient d’une direction trop verticale. Un essai dans une allée représentative révèle souvent plus tôt qu’une sélection générique de produits si ombres, éblouissement et lisibilité sont compatibles.

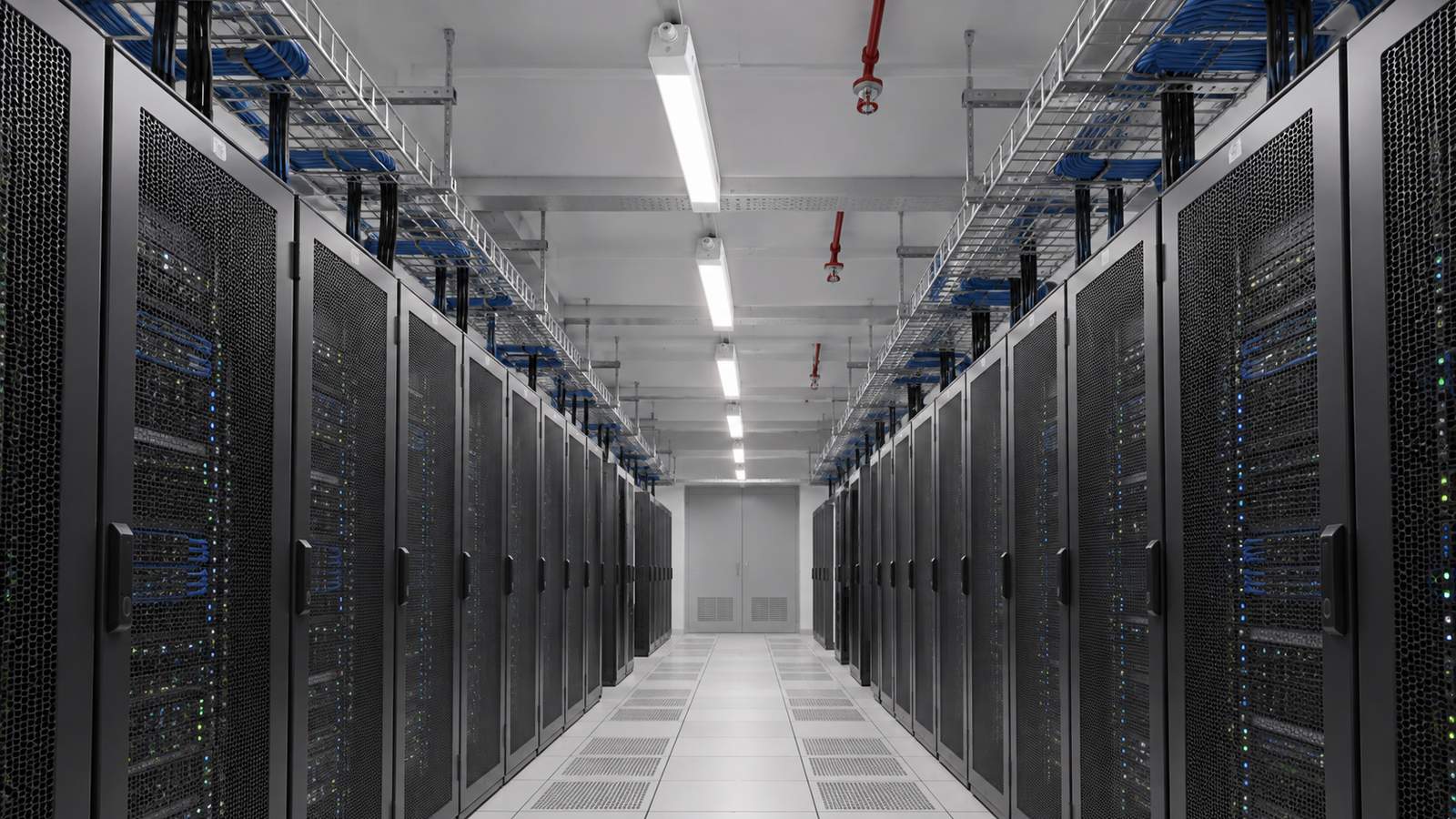

Planifier les luminaires linéaires le long des allées de baies et de maintenance

Les luminaires linéaires conviennent particulièrement aux axes longs, car leur forme suit la géométrie d’une allée. Une ligne lumineuse continue ou segmentée facilite l’orientation et peut éclairer plus uniformément les faces de baies que quelques sources ponctuelles. La position centrale, latérale ou entre des installations techniques doit néanmoins être déduite de la largeur réelle de l’allée et des tâches visuelles.

Ne compare pas uniquement les watts et les lumens. La répartition lumineuse, la hauteur de montage, le câblage traversant, la commande, l’indice de protection et la résistance aux chocs peuvent être tout aussi importants pour l’exécution. Un flux élevé sert peu si des portes ouvertes créent de fortes ombres ou si des façades brillantes gênent la lecture des repères.

Divise les longues allées en zones de commande et de maintenance cohérentes. Une zone peut ainsi être renforcée pendant une intervention sans exploiter toute l’installation en permanence à puissance maximale. Le zonage doit correspondre aux accès, aux procédures d’exploitation et au concept de sécurité, sans créer de transitions soudainement sombres.

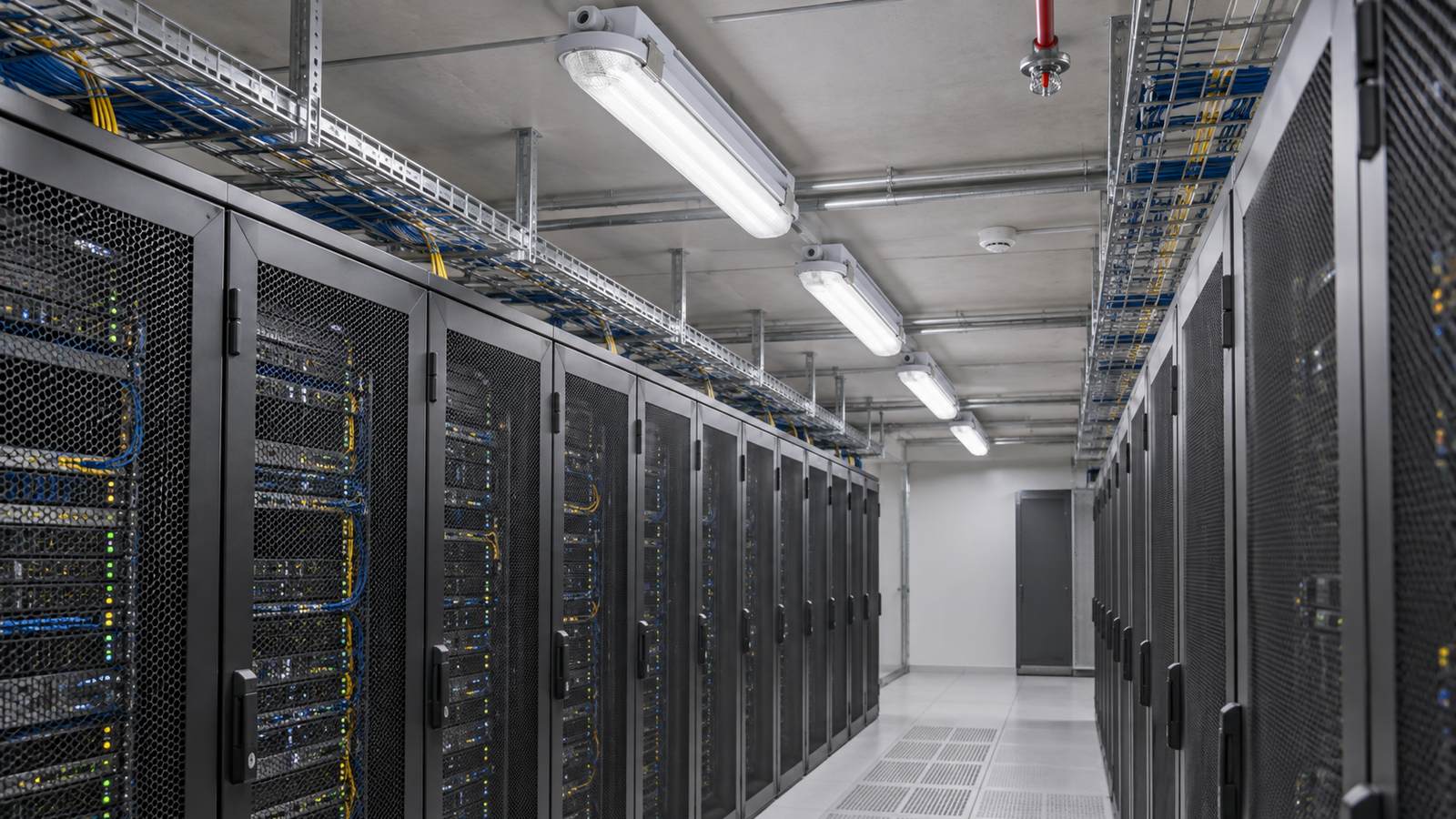

Choisir des luminaires à vasque pour les zones techniques exigeantes

Les luminaires LED à vasque sont une solution logique pour les locaux techniques annexes, zones de refroidissement, surfaces d’alimentation et espaces de maintenance bas. Des boîtiers fermés et des diffuseurs robustes peuvent être avantageux lorsque la poussière, l’humidité ou le nettoyage jouent un rôle. L’indice de protection indiqué sur la fiche produit ne s’applique toutefois que dans les conditions de montage et d’exploitation prévues.

Vérifie séparément la température, le support de fixation, les joints, l’entrée de câble et les méthodes de nettoyage autorisées. Un indice IP élevé ne garantit pas que les matériaux, l’électronique ou le raccordement conviennent à tout produit chimique et à toute zone de température. L’accès aux fermetures et à l’appareillage doit aussi rester possible après le montage.

Dans les locaux allongés, une version à câblage traversant peut simplifier l’installation. La longueur des câbles, la protection, la puissance raccordée et l’alimentation doivent néanmoins être entièrement planifiées. Une forme robuste n’apporte un avantage que si le montage, l’exécution électrique et la maintenance future tiennent compte du même environnement.

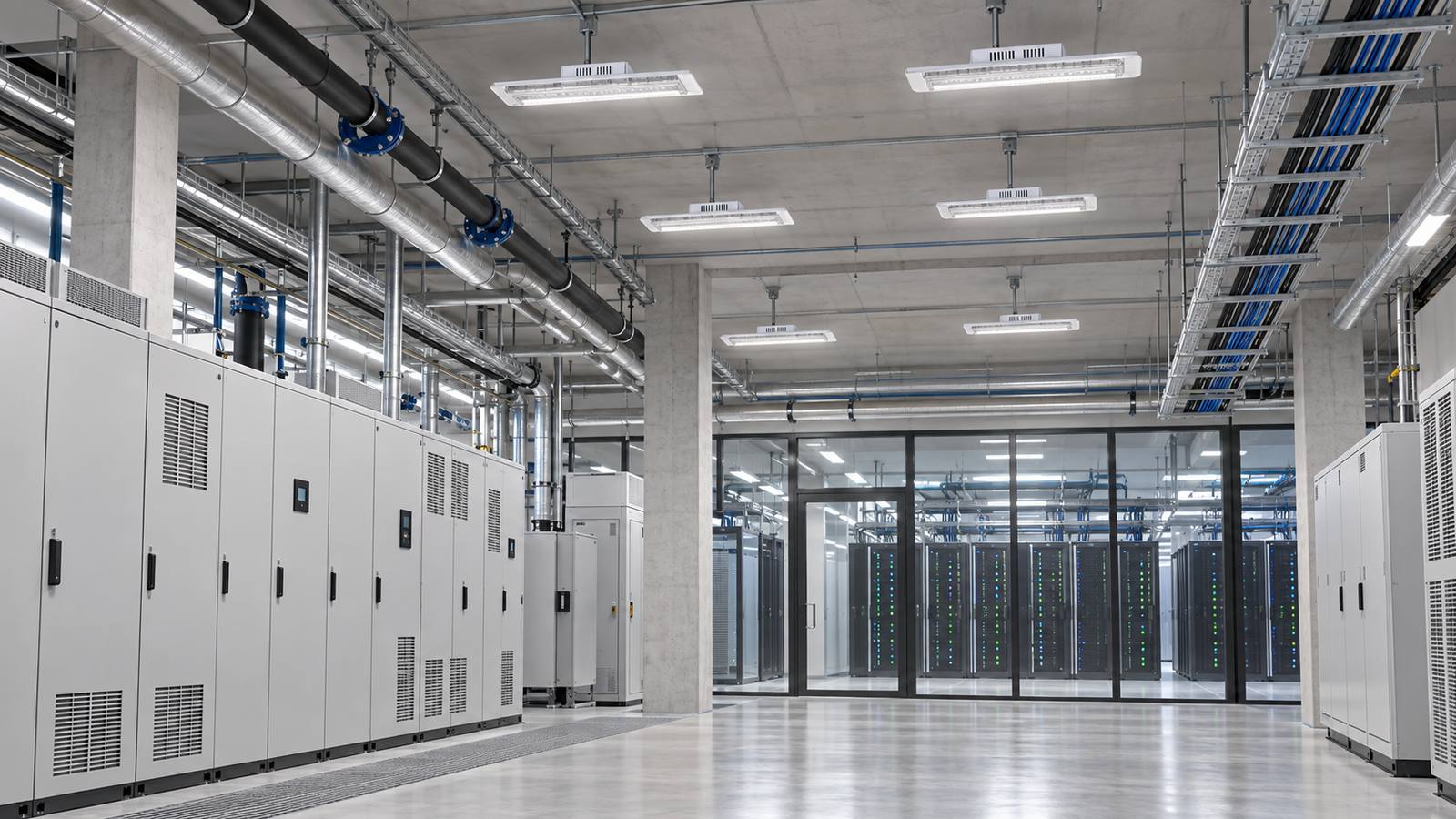

Réserver les luminaires grande hauteur aux surfaces hautes et ouvertes

Dans de grands halls de données ou espaces techniques ouverts, un éclairage de halls peut être pertinent. Les luminaires grande hauteur concentrent un flux important depuis une grande hauteur de montage et existent avec différents angles de diffusion. Dans une salle serveurs ordinaire et étroite, cette force peut toutefois entraîner un surdimensionnement, des contrastes durs ou un éblouissement gênant.

Détermine l’angle de diffusion et les points de montage à partir de la hauteur réelle, de la disposition des baies et des surfaces de maintenance. Le calcul doit montrer si les faces verticales sont suffisamment éclairées et si les installations techniques coupent les faisceaux. Un faisceau large n’est pas automatiquement plus uniforme lorsque chemins de câbles, armoires ou enveloppes en masquent une grande partie.

Évalue également l’accessibilité du luminaire. À grande hauteur, des moyens de levage, des zones condamnées ou des coupures d’exploitation peuvent être nécessaires pour la maintenance. Ces conséquences doivent entrer dès le départ dans la comparaison des variantes, car une solution très efficace énergétiquement n’est pas automatiquement la plus économique sur toute sa durée de service.

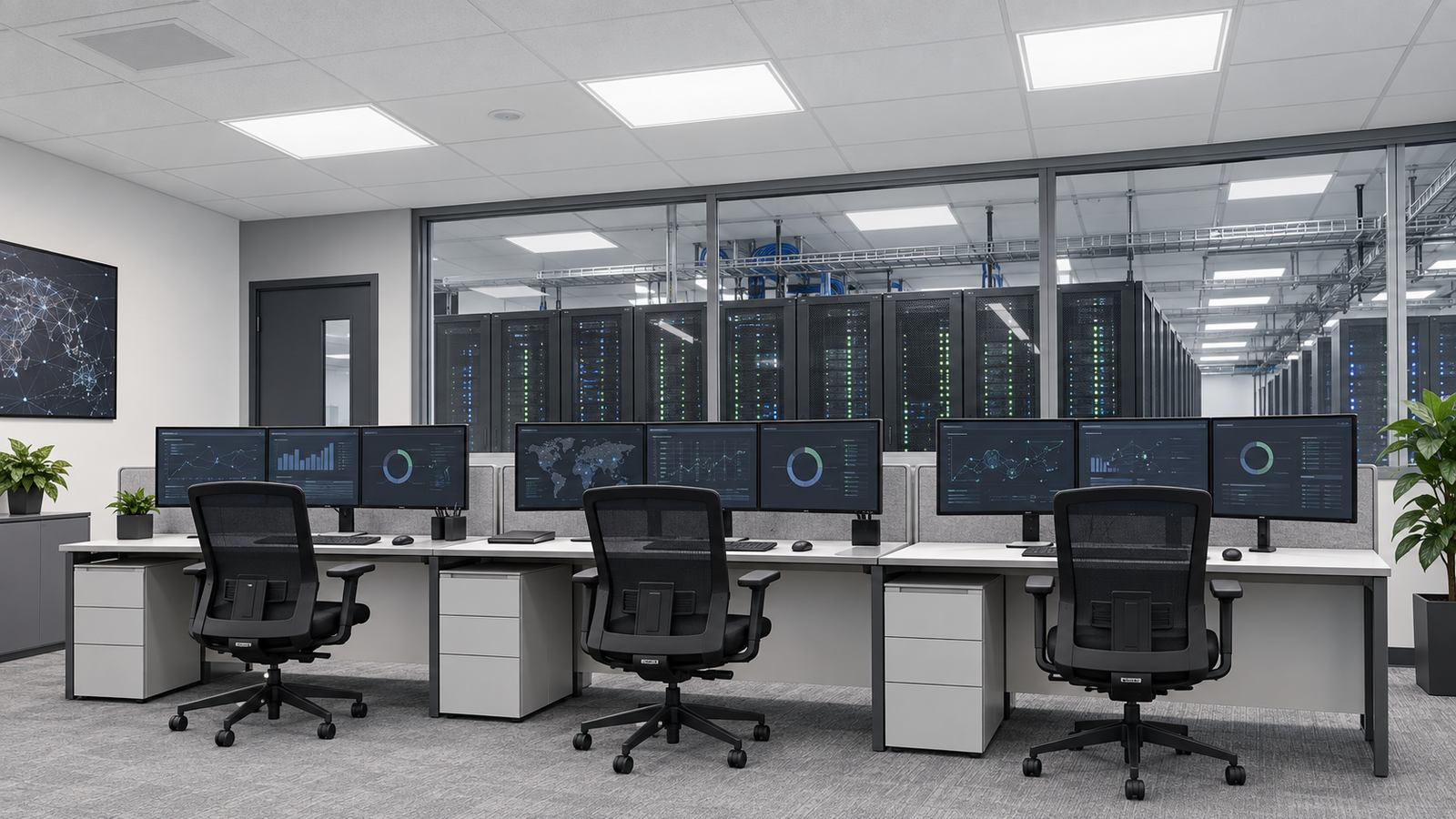

Vérifier les panneaux dans les salles de contrôle et locaux annexes propres

Les panneaux de plafond industriels produisent une lumière de grande surface et conviennent surtout aux faux plafonds adaptés des salles de contrôle, bureaux, salles de réunion et locaux annexes propres. Dans les allées de baies, ils ne remplacent pas automatiquement les luminaires linéaires ou à vasque techniques. La zone réellement éclairée reste le critère décisif.

Dans la salle de contrôle, les axes des écrans, les directions de regard et les réflexions de la pièce déterminent l’implantation. Une valeur UGR indiquée sur une fiche produit ne vaut que pour les conditions de calcul associées et ne remplace pas l’étude du local réel. Vérifie donc ensemble la position, la variation, la couleur de lumière et les reflets avec les écrans présents.

Un essai doit reproduire les états typiques des différentes équipes. Teste des scènes claires et atténuées, plusieurs contenus d’écran et les directions de regard des collaborateurs. Cela permet de voir si le panneau fournit une lumière générale calme ou si un éclairage de poste et des groupes de commande séparés sont nécessaires.

Définir clairement la commande et les états d’exploitation

Les centres de données fonctionnent souvent longtemps, mais toutes les zones ne sont pas utilisées en permanence. Les détecteurs de présence et de lumière du jour, DALI ou d’autres interfaces peuvent adapter la consommation et l’éclairage de maintenance au besoin. Il faut pour cela un concept d’exploitation compréhensible, avec des états définis pour le service normal, la maintenance, le nettoyage, l’alarme et le redémarrage.

Les capteurs ne doivent pas ignorer les personnes travaillant sans bouger, et les rangées de baies ne doivent pas masquer leurs zones de détection. Définis pour chaque zone le niveau minimal, la temporisation et la commande manuelle. Les postes critiques nécessitent un état compréhensible qui ne dépende pas d’un automatisme ambigu.

Documente chaque groupe dans le plan et le schéma électrique. Nomme les luminaires, capteurs, commandes et interfaces associés. Les modifications, le dépannage et les extensions futures restent ainsi possibles sans devoir reconstituer la logique de planification initiale.

Traiter l’éclairage de sécurité comme un système distinct

L’éclairage général et l’éclairage de sécurité remplissent des fonctions différentes. Des luminaires LED adaptés à l’alimentation de secours peuvent constituer un signal utile pour la sélection, mais ne démontrent pas à eux seuls la conformité d’une installation complète. L’analyse des risques, les voies d’évacuation, l’autonomie, l’alimentation, les essais et la documentation doivent être définis séparément.

Les fonctions de secours intégrées ne s’évaluent que dans leurs conditions concrètes de produit et d’installation. Détermine quels luminaires prennent le relais en cas de coupure, comment leur état est surveillé et quels intervalles d’essai s’appliquent. Évite les formulations ou symboles de plan qui confondent éclairage général, éclairage de remplacement et éclairage de sécurité.

Coordonne tôt le concept avec les spécialistes responsables. Des ajouts ultérieurs peuvent compliquer inutilement les chemins de câbles, groupes de commande et accès de maintenance. Une séparation claire sur le plan évite de supposer qu’une fonction isolée satisfait déjà tout l’objectif de sécurité.

Éclairer séparément les bureaux et salles de contrôle

Un centre de données comprend souvent aussi des bureaux, salles de réunion et salles de contrôle. Pour ces zones de travail sèches, des lampadaires de bureau peuvent compléter avec souplesse l’éclairage général existant. Ils ne sont pas destinés aux halls de données, allées de serveurs ou locaux techniques exigeants.

Au poste sur écran, il faut coordonner les composantes directe et indirecte, la variation, la couleur de lumière, les reflets et la position par rapport au bureau. Le pied ne doit gêner ni les circulations ni le mouvement du siège. Oriente le luminaire pour soutenir le plan de travail sans créer de reflets lumineux sur les écrans.

Notre sélection pour l’éclairage de bureau aide à planifier séparément ces locaux. Le module produits placé juste sous cette section présente trois lampadaires de bureau techniquement identiques en blanc, noir et argent. Les prix et la disponibilité restent volontairement dans le module produits, tandis que l’article explique les limites d’utilisation et la tâche de planification.
